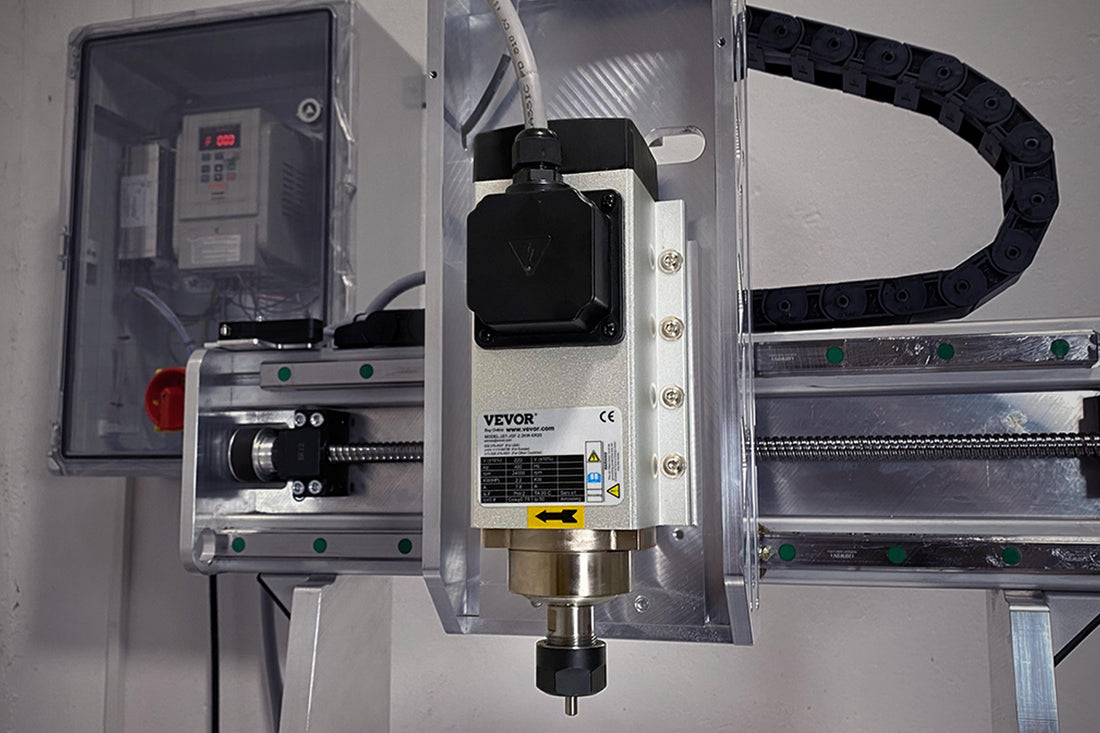

HF-Spindel an DIY CNC anschliessen
Share
Im folgenden Video erfährst du, wie du eine HF-Spindel an deine CNC-Fräse anschliessen kannst. Die Materialliste und die Liste der Parameter (modellspezifisch für den Frequenzumrichter AT1-2200X) findest du weiter unten auf dieser Seite.
Materialliste
| Komponente | Link |
| Spindel | Spindel Vevor 2,2 kW |
| Frequenzumrichter | Frequenzumrichter Vevor 2,2 kW |
| Netzfilter | (besser selber suchen: "AX-FIM-1024-SE-V1") |
| Hauptschalter | Hauptschalter Intratec * |
| Schaltschrank | Schaltschrank Boxexpert * |
| Anschlussleitung | Anschlussleitung F3G1,5 * |
| Anschlussleitung Spindel | Anschlussleitung 4G1,5 |
| Steuerleitung | Steuerleitung 6-adrig |
| Relais 12V | Relais 12V Finder |
| Schirmanschlussklemme | Schirmanschlussklemme Weidmüller |
Die mit Sternchen (*) gekennzeichneten Links sind Provisionslinks auf externe Angebote. Wenn Du auf einen solchen Link klickst und über diesen Link einen Kauf tätigst, erhalte ich vom Anbieter eine Provision. Der Preis verändert sich hierbei nicht.
Parameterliste für AT1-2200X (Angaben ohne Gewähr!)
Ich liste hier nur die Parameter auf, die ich ändern musste. Es ist natürlich möglich, dass manche Frequenzumrichter (FU) auch mit anderen Default-Werten ausgeliefert werden.
| Parameter | Wert |
| P01 | 400 (Referenzfrequenz) |
| P03 | 200 (Mittlere Frequenz) |
| P06 | 400 (Maximale Frequenz) |
| P10 | 2 (Optional: Steuerung mit 0 ... 10V Signal) |
| P11 | 2 (Optional: Start/Stop mit Software) |
| P34 | 200 (Beschleunigung der Spindel, bitte testen) |
| P42 | 200 (Abbremsen der Spindel, bitte testen) |
| P58 | 3 (Optional: Fehlermeldung des FU über SP1 ausgeben) |
| P73 | 65535 (für 0 .. 10V Signal, ggf. Feintuning nötig) |
| P78 | 9000 (Maximalstrom) |
